42BYGH

42BYGH系列混合式步進電機具有高精度，低噪音，轉速，使用壽命長的特點。廣泛應用于銀行辦公設備、電信設備、打印機、復印機、傳真機、掃描儀、紡織機械、醫療、自動控制、樓宇自控閥門、按摩椅以及舞臺燈光，汽車，監控系統，電動廣告，電動窗簾，科教儀器，空調等領域。

42BYG混合式步進電機
基本參數
基本項目			性能
步距角			1.8°
溫升			60K max
環境溫度			(-20℃~+70℃)
絕緣電阻			100MΩ min 500VDC
絕緣耐壓			500VAC for 1min
徑向間隙			0.O2max(450g load)
軸向間隙			0.O8max(450g load)
最大徑向壓力			10N(20mm from the flange)
最大軸向壓力			25N
絕緣等級			E

電機規格
型號	額定電壓	步距角	長度	電流	電阻	電感	力矩	引線數	轉正慣量	重量
型號	V DC	（°）	（L)mm	A	Ω	mH	mN.m	No.	g.cm2	g
42BYGH0001ND	8.8	1.8	20	0.4	22	18	110	4	14.5	105
42BYGH903NC	9.6	1.8	20	0.3	32	42	190	4	31	160
42BYGH004	11.6	1.8	20	0.4	29	33	260	4	41	195
42BYGH605B	11.8	1.8	20	0.28	42	21	150	4	41	195
42BYGH031	10	1.8	20	0.4	25	15.5	250	4	41	195
42BYGH105	12.6	1.8	20	0.6	21	27	410	4	50	225
42BYGH025	12	1.8	20	0.4	30	18.5	220	4	41	220
42BYGH204	7.2	1.8	20	0.4	18	22	310	4	57	250
42BYGH220	4.8	1.8	20	0.4	12	19	270	4	44	250
42BYGH511	10.4	1.8	20	0.4	26	51	460	4	64	275
42BYGH0430	7.2	1.8	20	0.4	18	29	360	4	57	270
42BYGH804	6.6	1.8	20	0.4	16.5	40	420	4	64	300

以上參數為常規幾種規格，具體要求可以根據客戶要求定做。

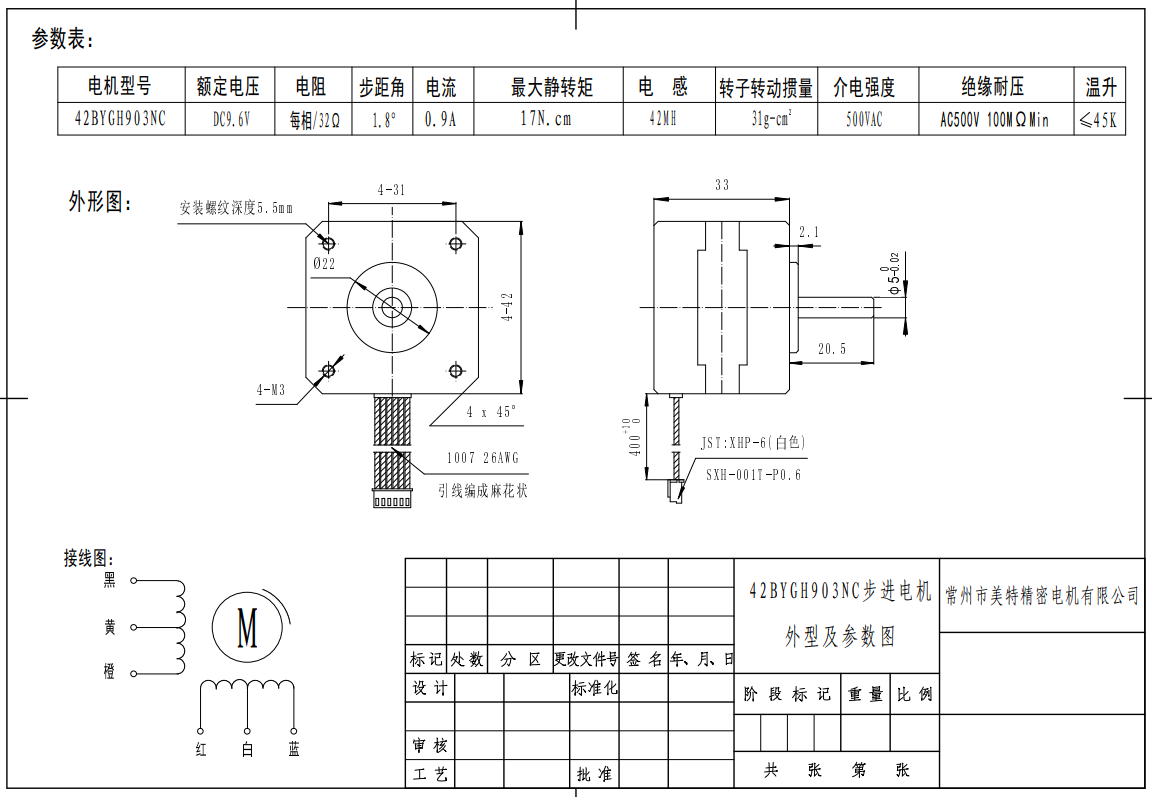

（電機外形圖接線圖）PDF圖紙下載：
