57BYGH

57BYGH系列混合式步進電機具有高精度，低噪音，轉速，使用壽命長的特點。廣泛應用于銀行辦公設備、電信設備、打印機、復印機、傳真機、掃描儀、紡織機械、醫療、自動控制、樓宇自控閥門、按摩椅以及舞臺燈光，汽車，監控系統，電動廣告，電動窗簾，科教儀器，空調等領域。

57BYG混合式步進電機
基本參數
基本項目			性能
步距角			1.8°
溫升			60K max
環境溫度			(-20℃~+70℃)
絕緣電阻			100MΩ min 500VDC
絕緣耐壓			500VAC for 1min
徑向間隙			0.O2max(450g load)
軸向間隙			0.O8max(450g load)
最大徑向壓力			15N(20mm from the flange)
最大軸向壓力			75N
絕緣等級			E

電機規格
型號	額定電壓	步距角	長度	電流	電阻	電感	力矩	引線數	轉正慣量	重量
型號	V DC	（°）	（L)mm	A	Ω	mH	mN.m	No.	g.cm2	g
57BYGH018	6.9	1.8	20	0.6	11.5	23	580	4	135	430
57BYGH117	5.1	1.8	20	0.6	8.5	125	480	4	185	490
57BYGH127N	6.1	1.8	20	0.6	10.2	18.5	480	4	185	490
57BYGH216	5.1	1.8	20	0.6	8.5	10	500	4	209	515
57BYGH312E	5.3	1.8	20	0.6	8.8	27	900	4	253	615
57BYGH413	4.5	1.8	20	0.6	7.5	15	760	4	281	680
57BYGH601	4.8	1.8	20	0.4	12	28	840	4	371	970
57BYGH501	4.8	1.8	20	0.4	12	38	1000	4	506	1050
57BYGH702	4.4	1.8	20	0.3	14.5	52	920	4	573	1100



以上參數為常規幾種規格，具體要求可以根據客戶要求定做。

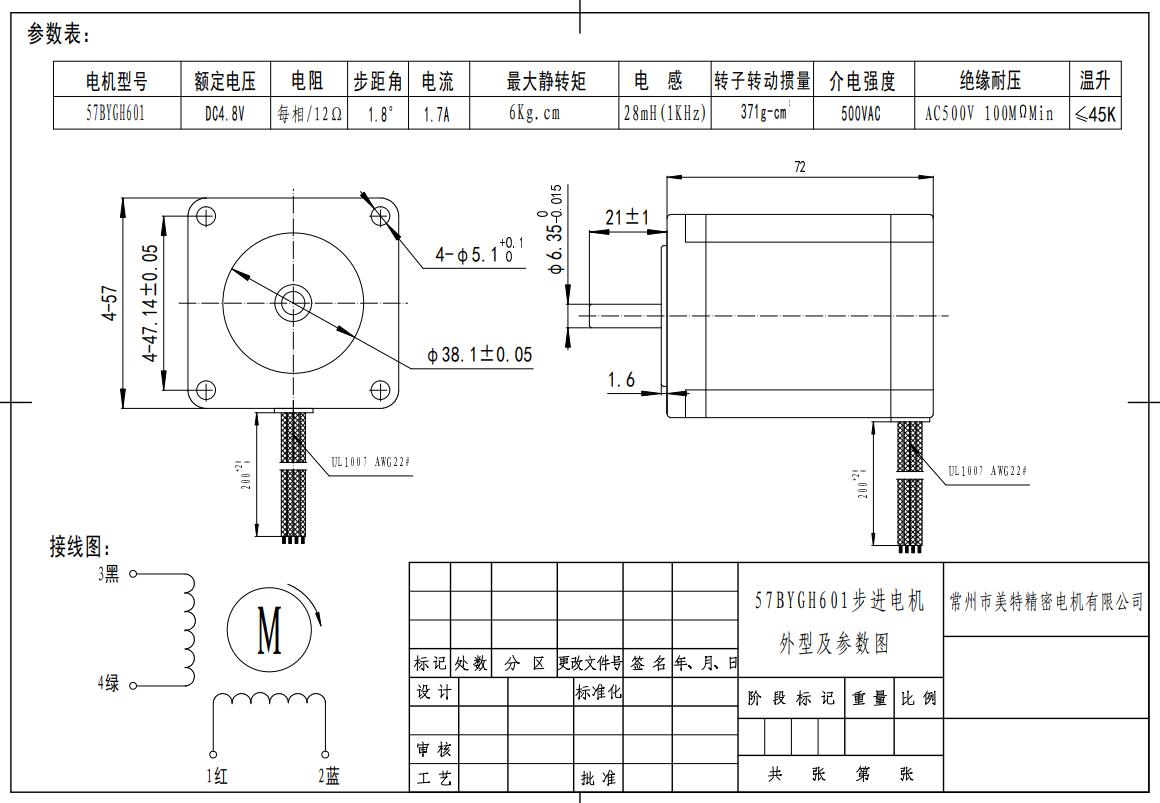

（電機外形圖接線圖）PDF圖紙下載：
