39BYGH

39BYGH系列混合式步進電機具有高精度，低噪音，轉速，使用壽命長的特點。廣泛應用于銀行辦公設備、電信設備、打印機、復印機、傳真機、掃描儀、紡織機械、醫療、自動控制、樓宇自控閥門、按摩椅以及舞臺燈光，汽車，監控系統，電動廣告，電動窗簾，科教儀器，空調等領域。

39BYG混合式步進電機
基本參數
基本項目			性能
步距角			1.8°
溫升			60K max
環境溫度			(-20℃~+70℃)
絕緣電阻			100MΩ min 500VDC
絕緣耐壓			500VAC for 1min
徑向間隙			0.O2max(450g load)
軸向間隙			0.O8max(450g load)
最大徑向壓力			10N(20mm from the flange)
最大軸向壓力			25N
絕緣等級			E

電機規格
型號	額定電壓	步距角	長度	電流	電阻	電感	力矩	引線數	轉正慣量	重量
型號	V DC	（°）	（L)mm	A	Ω	mH	mN.m	No.	g.cm2	g
39BYGH079	10	1.8	20	0.4	25	22	130	4	11	105
39BYGH009	14	1.8	20	0.25	56	23	100	4	15	120
39BYGH007	10	1.8	20	0.4	25	27	150	4	15	120
39BYGH109C	13.6	1.8	20	0.4	34	43	180	4	20	140
39BYGH105D	6	1.8	20	0.2	30	24	160	4	20	140
39BYGH221	10	1.8	20	0.4	25	34	180	4	23	155
39BYGH301C	3.52	1.8	20	0.8	4.4	7.9	190	4	30	192
39BYGH501C	3.6	1.8	20	1.5	2.4	4	350	4	44	265



以上參數為常規幾種規格，具體要求可以根據客戶要求定做。

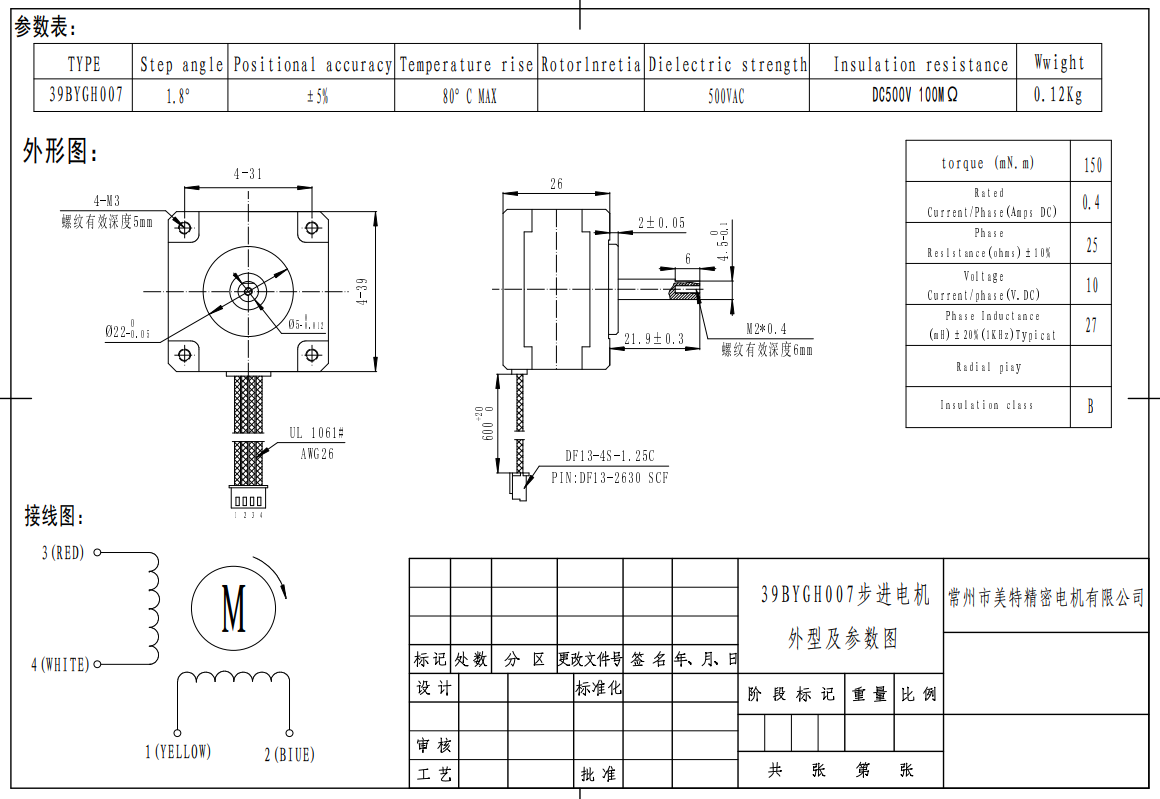

（電機外形圖接線圖）PDF圖紙下載：
