35BYZ-G直線電機

35BYZ-G貫穿式直線電機具有機構簡單，低噪音，高精度，使用壽命長的特點。廣泛應用于銀行辦公設備、電信設備、打印機、復印機、傳真機、掃描儀、紡織機械、醫療自動控制、樓宇自控閥門、按摩椅以及舞臺燈光，汽車，監控系統，電動廣告，電動窗簾，科教儀器，空調等領域。

35BYZ-G直線電機
基本參數
基本項目			性能
溫升			50K max
環境溫度			(-20℃~+80℃)
絕緣電阻			100MΩ min 500VDC
絕緣耐壓			500VAC for 1min
絕緣等級			E
重量			80g

電機規格
型號	步距角	額定電壓	相數	電流	電阻	電感	推拉力	啟動頻率	運行頻率	最大行程	步長
型號	（°）	V DC		mA	Ω	mH	Kg(200pps)	pps	pps	mm	mm
35BYZ-G	15	12	2	≤250	53	43	≥5	≥500	≥600	60	0.0417
	15	24	2	≤350	30	22	≥5	≥500	≥600	60	0.0417
	15	12	2	≤150	85	65	≥5	≥500	≥600	60	0.0417
	15	5	2	≤300	22	16	≥5	≥500	≥600	60	0.0417
	7.5	12	2	≤250	53	43	≥5	≥500	≥600	60	0.025
	7.5	24	2	≤350	30	22	≥5	≥500	≥600	60	0.025
	7.5	12	2	≤150	85	65	≥5	≥500	≥600	60	0.025
	7.5	5	2	≤300	22	16	≥5	≥500	≥600	60	0.025


以上參數為常規幾種規格，具體要求可以根據客戶要求定做。

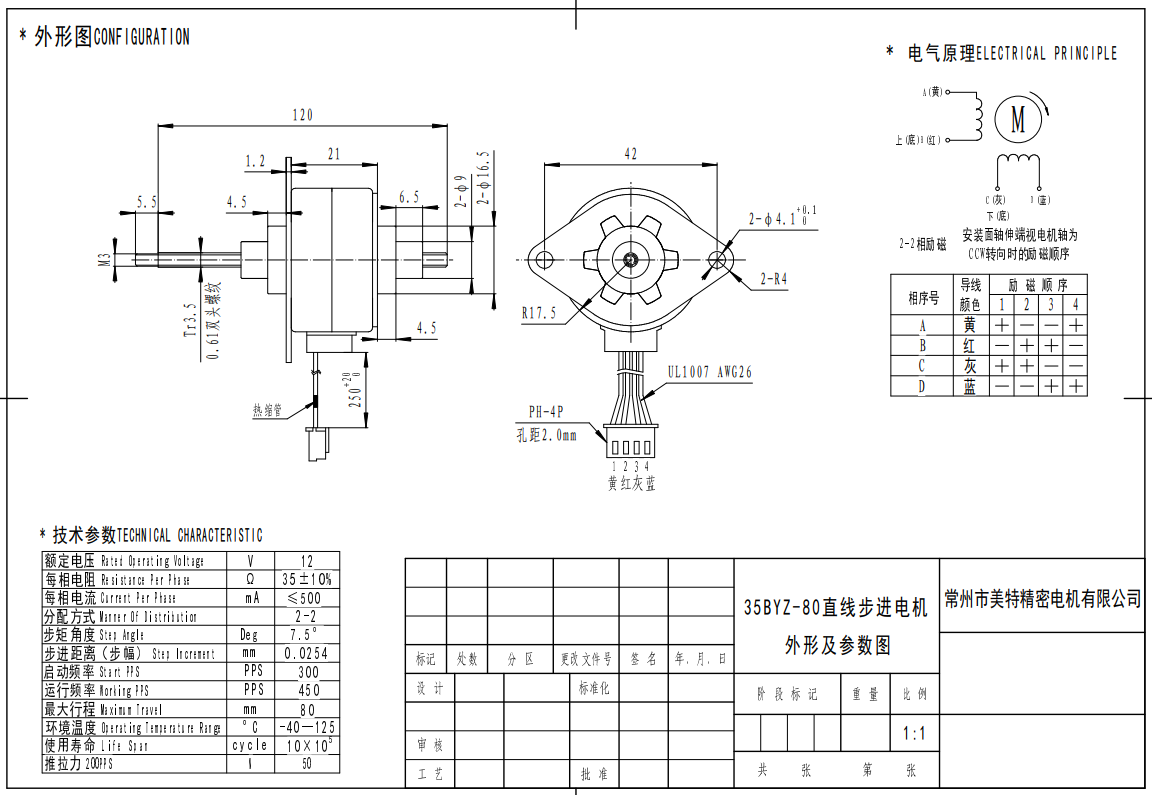

（電機外形圖接線圖）PDF圖紙下載：
