25BYZ-G貫穿式直線電機具有機構簡單，低噪音，高精度，使用壽命長的特點。廣泛應用于銀行辦公設備、電信設備、打印機、復印機、傳真機、掃描儀、紡織機械、醫療 自動控制、樓宇自控閥門、按摩椅以及舞臺燈光，汽車，監控系統，電動廣告，電動窗簾，科教儀器，空調等領域。
| 25BYZ-G直線電機 | ||||||
| 基本參數 | ||||||
| 基本項目 | 性能 | |||||
| 溫升 | 50K max | |||||
| 環境溫度 | (-20℃~+80℃) | |||||
| 絕緣電阻 | 100MΩ min 500VDC | |||||
| 絕緣耐壓 | 500VAC for 1min | |||||
| 絕緣等級 | E | |||||
| 重量 | 50g | |||||
| 電機規格 | |||||||||||
| 型號 | 步距角 | 電壓 | 相數 | 電流 | 電阻 | 電感 | 推拉力 | 啟動頻率 | 運行頻率 | 最大行程 | 步長 |
| （°） | V DC | mA | Ω | mH | Kg(200pps) | pps | pps | mm | mm | ||
| 25BYZ-G | 15 | 12 | 2 | ≤500 | 8 | 10 | ≥2 | ≥500 | ≥600 | 45 | 0.0417 |
| 15 | 12 | 2 | ≤500 | 8 | 10 | ≥1.5 | ≥500 | ≥600 | 45 | 0.0508 | |
| 15 | 12 | 2 | ≤500 | 8 | 10 | ≥3 | ≥500 | ≥600 | 45 | 0.025 | |
| 15 | 12 | 2 | ≤500 | 8 | 10 | ≥1 | ≥500 | ≥600 | 45 | 0.103 | |
| 15 | 12 | 2 | ≤250 | 53 | 43 | ≥2 | ≥500 | ≥600 | 45 | 0.0417 | |
| 15 | 12 | 2 | ≤350 | 53 | 43 | ≥1.5 | ≥500 | ≥600 | 45 | 0.0508 | |
| 15 | 12 | 2 | ≤150 | 53 | 43 | ≥3 | ≥500 | ≥600 | 45 | 0.025 | |
| 15 | 5 | 2 | ≤300 | 53 | 43 | ≥1 | ≥500 | ≥600 | 45 | 0.103 | |
| 以上參數為常規幾種規格，具體要求可以根據客戶要求定做。 | |||||||||||

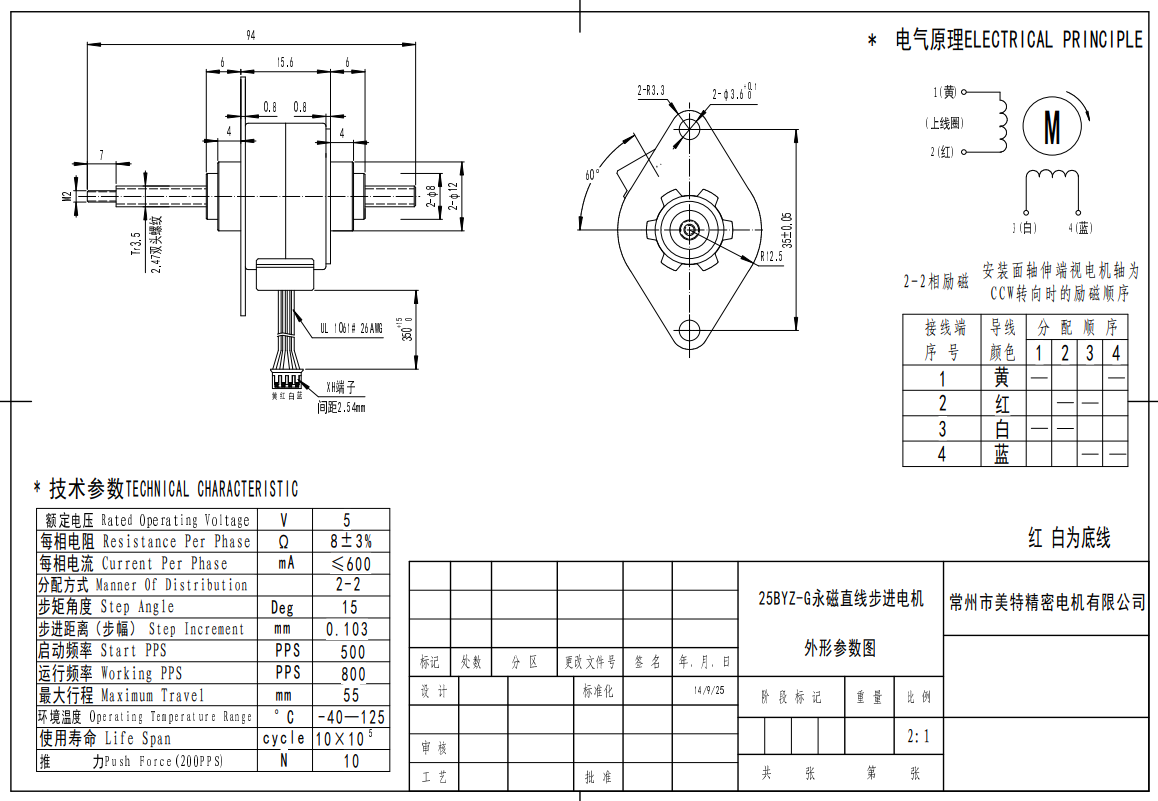

| （電機外形圖 接線圖）PDF圖紙下載： | |||||||||||
