28BYGH系列混合式步進電機具有高精度，低噪音，轉速，使用壽命長的特點。廣泛應用于銀行辦公設備、電信設備、打印機、復印機、傳真機、掃描儀、紡織機械、醫療、自動控制、樓宇自控閥門、按摩椅以及舞臺燈光，汽車，監控系統，電動廣告，電動窗簾，科教儀器，空調等領域。
| 28BYG混合式步進電機 | ||||||
| 基本參數 | ||||||
| 基本項目 | 性能 | |||||
| 步距角 | 1.8° | |||||
| 溫升 | 60K max | |||||
| 環境溫度 | (-20℃~+70℃) | |||||
| 絕緣電阻 | 100MΩ min 500VDC | |||||
| 絕緣耐壓 | 500VAC for 1min | |||||
| 徑向間隙 | 0.O2max(450g load) | |||||
| 軸向間隙 | 0.O8max(450g load) | |||||
| 最大徑向壓力 | 3N(20mm from the flange) | |||||
| 最大軸向壓力 | 21N | |||||
| 絕緣等級 | E | |||||
| 電機規格 | ||||||||||
| 型號 | 額定電壓 | 步距角 | 長度 | 電流 | 電阻 | 電感 | 力矩 | 引線數 | 轉正慣量 | 重量 |
| V DC | （°） | （L)mm | A | Ω | mH | mN.m | No. | g.cm2 | g | |
| 28BYGH001Y | 14.5 | 1.8 | 20 | 0.5 | 29 | 6.1 | 38 | 4 | 3.1 | 60 |
| 28BYGH101Y | 11.2 | 1.8 | 20 | 0.8 | 14 | 4.7 | 60 | 4 | 5 | 75 |
| 28BYGH204Y | 12 | 1.8 | 20 | 0.8 | 15 | 7.9 | 95 | 4 | 8 | 100 |
| 28BYGH301Y | 4.6 | 1.8 | 20 | 0.4 | 11.5 | 5 | 40 | 4 | 5.5 | 85 |
| 28BYGH401Y | 6.8 | 1.8 | 20 | 1 | 6.8 | 2.2 | 90 | 4 | 11 | 141 |
| 以上參數為常規幾種規格，具體要求可以根據客戶要求定做。 | ||||||||||

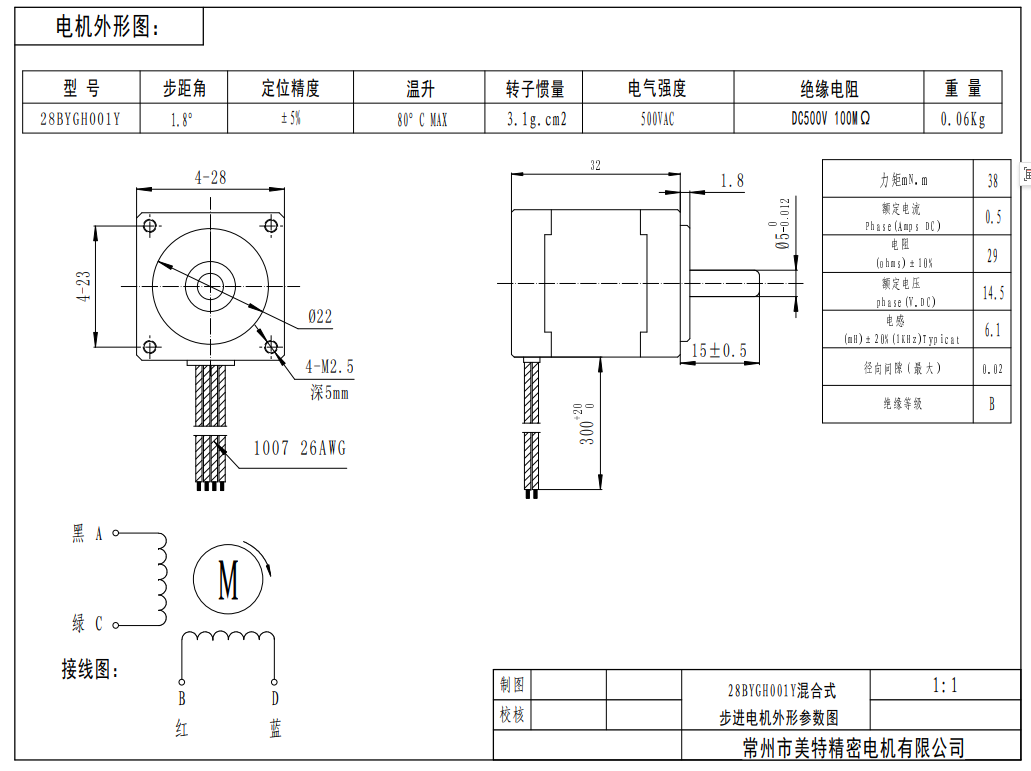

| （電機外形圖 接線圖）PDF圖紙下載： | ||||||||||
